如今在設計行業，CAD軟件已經運用到各行各業中了。如何做一個適合自己或者符合企業標準的模板，是作為一名CAD使用人員的基本功。文件模板設置主要包括：單位設置，文字樣式設置，標注樣式設置，引線樣式設置，表格樣式設置，圖層設置，點樣式，標題欄和其他信息欄等錄入。
1. 文字樣式設置
文字樣式根據自身需求進行設置，一般地，不同的行業，不同的領域，不同的標記方式，或者是出于提高大文件的可讀性，例如一些大的工程常常需要分工協作，最后進行圖樣整合，字體樣式幾十個甚至上百……筆者建議，文字樣式數量不宜過多。
點擊選項卡中右下角的小箭頭可打開“文字樣式”設置對話框，“文字樣式”設置對話框如圖1.2所示。文字樣式設置較為簡單，可能存在的風險有：需要的字體不在CAD字體庫中；將自己的文件發給別人，個性化字體丟失。
2. 標注樣式設置
標注樣式根據自身需求進行設置，不同行業的標準樣式往往不盡相同，下面以機械專業為例進行設置。

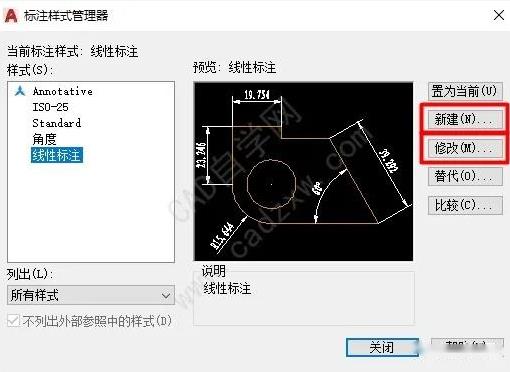

點擊選項卡中右下角的小箭頭可打開“標注樣式管理器”對話框，“標準樣式”設置對話框如圖2.2所示。一般地，標注樣式可有多條，軟件默認自帶的樣式有“ISO-25樣式”，通常做法是在此樣式基礎上新建一個樣式，如圖2.2中的“角度”和“線性標注”就是后期創建的。

3. 引線樣式設置
引線樣式設置較為簡單，根據自身需求進行設置。
點擊選項卡中右下角的小箭頭可打開“多重引線樣式管理器”對話框，引線樣式設置對話框如圖3.2所示。同樣，在原有樣式“Standard”的基礎上新建一個樣式。新建樣式之后一般要進行修改，點擊修改之后，彈出的對話框出現了3個選項卡，根據自己的需求進行修改。
4. 圖層特性管理器設置
圖層也是CAD中很重要的一部分，圖層使得CAD的繪圖界面就像透明的一樣。其實在筆者看來，設置圖層的目的是為了提高文檔內容的可讀性，還有就是方便修改，除了系統默認自帶的圖層之外，新建的圖層個數不宜過多。
5. 標題欄
標題欄的繪制方法也較為簡單，這里主要提一下CAD中的“屬性定義”功能。

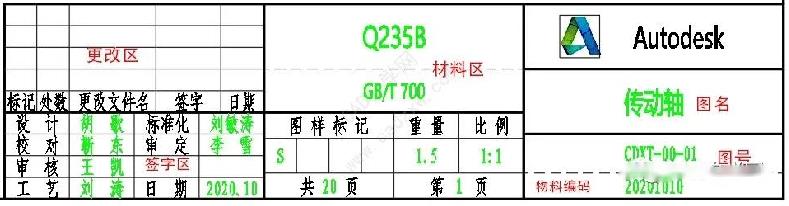

一般在企業而言，單位名稱是固定的，其余綠色字體部分都是變量，黑色體制為標記內容，一般是固定不變的。我們的目標是，將這個標題欄的文字錄入變得更方便。要想更改標題欄中的內容，不用再使用多行文本工具一個一個去修改，而是直接通過增強屬性編輯器，修改對應的值。
